八角垫RX系列

RX型垫片
RX型RTJ环垫圈制造符合API 6A和ASME B16.20标准，适合API 6 B和ASME / ANSI B16.5法兰。
RX型是一个压力能量适应的标准R型垫圈。RX型的设计以适应同一个标准的R槽设计,使得接合互换。修改后的设计使用压力能量影响,提高了系统内部压力，增加密封的效率。
压力:2000 - 5000 PSI

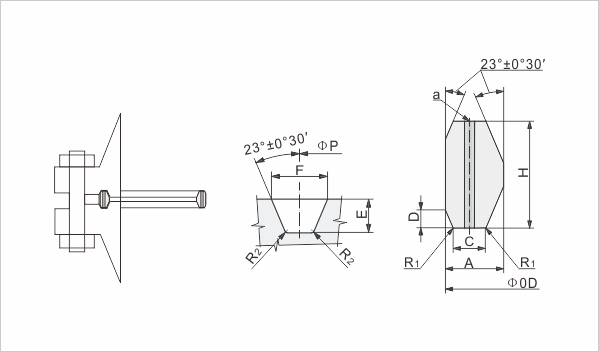

公差：（mm）
A *（环的宽度）
+ 0.20，-0.000
h（环的高度）
+ 0.20，-0.000
外径（外径）
+ 0.5，-0.000
23 *（角）
1/2°
*宽度公差为0.008英寸。
“A”和高度“H”是允许的，只要宽度或高度的变化在整个圆周上不超过0.004英寸。

注 1:

压力通道孔说明在环式接头截面保证均衡的压力可能会被困在槽，它是在环rx82通过rx91只。孔的中心线应位于“C”（宽平）的中点。孔直径应为A。

环号	PRESSLURE ALASSES, API 6B				中心径 P	外直径 0D	环宽 A	环高 H	重量 Ibs.
环号	720-960and 2000[Note(1)]	2900[Note(1)]	3000	5000	中心径 P	外直径 0D	环宽 A	环高 H	重量 Ibs.
Rx20	1 1／2	-	1 1／2	1 1／2	68.26	76.20	8.73	19.05	0.527
Rx23	2	-	-	-	82.55	93.27	11.91	25.40	1.15
Rx24	-	-	2	2	95.25	105.97	11.91	25.40	1.33
Rx25	-	-	-	3 1／8	101.60	109.54	8.73	19.05	1.42
Rx26	2 1／2	-	-	-	101.60	111.92	11.91	25.40	1.50
Rx27	-	-	2 1／2	2 1／2	107.95	118.27	11.91	25.40	1.73
Rx31	3	-	3	-	123.83	134.54	11.91	25.40	1.91
Rx35	-	-	-	3	136.53	147.24	11.91	25.40	2.09
Rx37	4	-	4	-	149.23	159.94	11.91	25.40	2.27
Rx39	-	-	-	4	161.93	172.64	11.91	25.40	2.54
Rx41	5	-	5	-	180.98	191.69	11.91	25.40	2.72
Rx44	-	-	-	5	193.68	204.39	11.91	25.40	2.96
Rx45	6	-	6	-	211.14	281.85	11.91	25.40	3.66
Rx46	-	-	-	6	211.14	222.25	13.49	28.58	8.56
Rx47	-	-	-	8(2)	228.60	245.27	19.84	41.28	3.79
Rx49	8	-	8	-	269.88	280.59	11.91	25.40	5.36
Rx50	-	-	-	8	269.88	283.37	16.67	31.75	4.56
Rx53	10	-	10	-	323.85	334.57	11.91	25.40	6.45
Rx54	-	-	-	10	323.85	337.34	16.67	31.75	5.36
Rx57	12	-	12	-	381.00	391.72	11.91	25.40	26.40
Rx63	-	-	-	14	419.10	441.72	26.99	50.80	6.63
Rx65	16	-	-	-	469.90	480.62	11.91	25.40	9.39
Rx66	-	-	16	-	469.90	483.39	16.67	31.75	7.52
Rx69	18	-	-	-	533.40	544.12	11.91	25.40	20.14
Rx70	-	-	18	-	533.40	550.07	19.84	41.28	11.63
Rx73	20	-	-	-	584.20	596.11	13.49	31.75	22.10
Rx74
